Tento menič obsahuje sieťovú kartu, ktorá umožňuje pripojenie na internet.

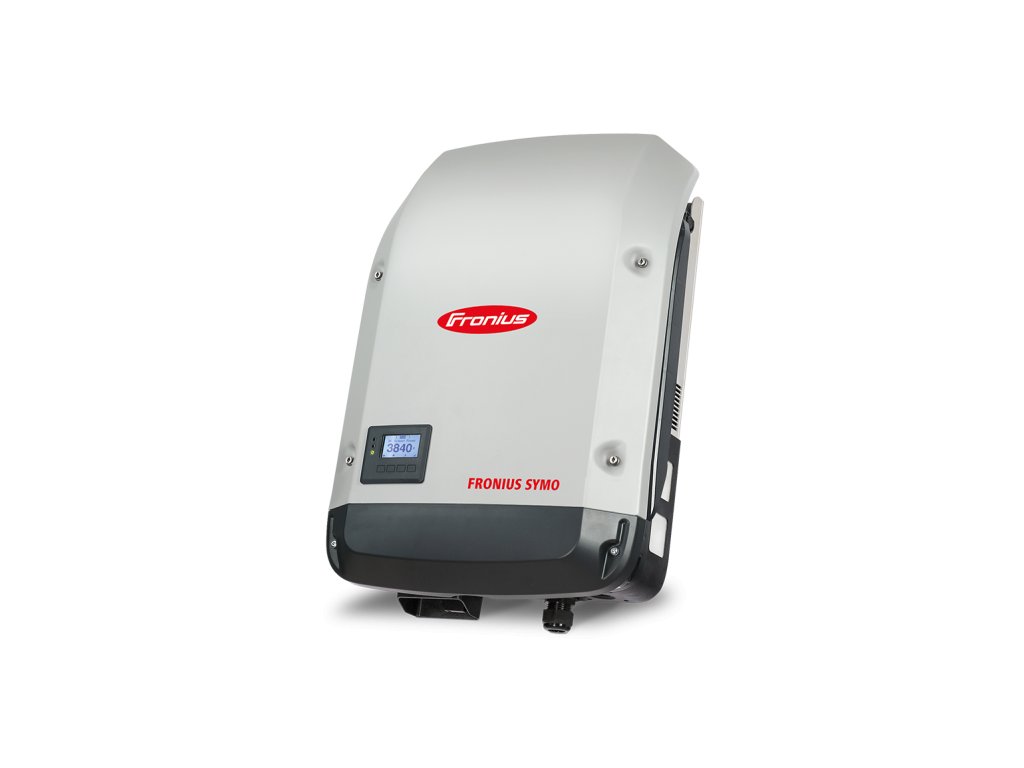

Fronius Symo 7.0-3-M WLAN
Kód: 1871Súvisiaci tovar
Podrobný popis
S rozsahom výkonových tried od 3,0 do 20,0 kW je trojfázový beztransformátorový menič Symo Fronius vhodný pre systémy všetkých veľkostí. Vďaka technológii SuperFlex Design je invertor Symo Fronius optimálnym riešením pre šikmé alebo inak orientované strechy. Vďaka sériovému pripojeniu k internetu cez WLAN alebo Ethernet a ľahkej integrácii komponentov tretích strán je Fronius Symo jedným z najkomunikatívnejších meničov na trhu. Rozhranie merača umožňuje aj dynamické riadenie dodávok energie do siete a prehľadnú vizualizáciu spotreby.
VSTUPNÉ ÚDAJE
| Počet sledovačov MPP | 2 |
|---|---|
|
Maximálny vstupný prúd (Idc max)
|
16/16 A |
| Maximálny skratový prúd panelového poľa | 24/24 A |
|
Rozsah jednosmerného vstupného napätia (Udc min - U dc max )
|
150 - 1000 V |
|
Spúšťacie napätie (Udc start)
|
200 V |
|
Menovité vstupné napätie (Udc,r)
|
595 V |
| 228 - 800 V | |
| MPP Užitočný rozsah napätia | 150 - 800 V |
| Počet DC pripojení | 2 + 2 |
|
Maximálny výkon generátora fotovoltaického systému (Pdcmax)
|
14 kW maximálny výkon |
VÝSTUPNÉ ÚDAJE
|
Menovitý výkon AC (Pac,r)
|
7000 W |
|---|---|
|
Maximálny výstupný výkon (Pac max)
|
7000 VA |
|
Výstupný prúd AC (Iacnom)
|
10,1 A |
|
Sieťové pripojenie (U ac,r )
|
3~ NPE 400/230, 3~ NPE 380/220 V |
|
Rozsah striedavého napätia (U min - U max )
|
150 - 280 V |
|
Frekvencia ( fr )
|
50/60 Hz |
|
Frekvenčný rozsah (f min - f max )
|
45 - 65 Hz |
| Faktor skreslenia | < 3 % |
|
Účinnosť (cos φ ac,r )
|
0,85 – 1 ind,/čiapka, |
VŠEOBECNÉ ÚDAJE
|
Rozmery (šírka)
|
431 mm |
|---|---|
|
Rozmery (výška)
|
645 mm |
|
Rozmery (hĺbka)
|
204 mm |
| Hmotnosť | 21,9 kg |
| Pokrytie | IP 65 |
| Trieda ochrany | 1 |
|
Kategória prepätia (DC/AC) 1)
|
2 / 3 |
| Nočná spotreba | < 1 W |
| Koncept invertoru | Bez transformátora |
| Chladenie | Riadené chladenie vzduchom |
| Montáž | Vnútorná a vonkajšia inštalácia |
| Rozsah teplôt okolia | -25 °C až +60 °C |
| Prípustná vlhkosť | 0 - 100 % |
|
Maximálna nadmorská výška2)
|
2 000 m / 3 400 m |
| Technológia DC pripojenia | 4x skrutkové svorky DC+ a 4x DC- 2,5 - 16 mm² (prierez 16 mm² bez izolačných objímok) |
| Technológia pripojenia AC | 5 skrutkových svoriek AC pól 2,5 - 16 mm² (prierez 16 mm² bez izolačných objímok) |
| Certifikácia a normy | ÖVE / ÖNORM E 8001-4-712, DIN V VDE 0126-1-1/A1, VDE AR N 4105, IEC 62109-1/-2, IEC 62116, IEC 61727, AS 3100, AS 4777-2, AS 4777-3, CER 06-190, G83/2, UNE 206007-1, SI 4777, CEI 0-21, NRS 097 |
EFEKTÍVNOSŤ
| Maximálna účinnosť (PV - sieť) | 98 % |
|---|---|
| Efektívnosť v eurách (ηEÚ) | 97.6% |
|
η pri 5%Pac,r 3)
|
88.7 / 93.1 / 89.0% |
|
η pri 10%Pac,r 3)
|
92.0 / 95.9 / 94.7% |
|
η pri 20%Pac,r 3)
|
94.5 / 97.3 / 96.3% |
|
η pri 25%Pac,r 3)
|
95.1 / 97.6 / 96.7% |
|
η pri 30%Pac,r 3)
|
95.4 / 97.7 / 97.0% |
|
η pri 50%Pac,r 3)
|
95.9 / 98.0 / 97.5 % |
|
η pri 75%Pac,r 3)
|
95.9 / 98.0 / 97.6 % |
|
η pri 100%Pac,r 3)
|
95.8 / 97.9 / 97.5 % |
| Účinnosť zosúladenia MPP | > 99,9 % |
BEZPEČNOSTNÉ VYBAVENIE
| Meranie izolácie DC | Áno |
|---|---|
| Správanie pri preťažení | Posun pracovného bodu, obmedzenie výkonu |
| DC odpojovač | Áno |
| DC ochrana proti prepólovaniu | Áno |
ROZHRANIE
| WLAN / Ethernet LAN | Fronius Solar.web, Modbus TCP SunSpec, Fronius Solar API (JSON) |
|---|---|
| 6 vstupov a 4 digitálne vstupy/výstupy | Pripojenie k hromadnému prijímaču diaľkového ovládania |
|
USB (zásuvka typu A) 4)
|
Datalogging, aktualizácia meniča cez USB flash disk |
|
2x RS422 (zásuvka RJ45) 4)
|
Fronius Solárna sieť |
|
Výstup signálu 4)
|
Energetický manažment (beznapäťový reléový výstup) |
| Datalogger a webový server | Integrovaný |
|
Externý vstup 4)
|
Pripojenie k meraču S0 / vyhodnotenie prepäťovej ochrany |
| RS485 | Modbus RTU SunSpec alebo pripojenie k elektromeru |
TECHNOLÓGIA SNAPINVERTER
Nová generácia striedačov SnapINverter sa vyznačuje jednoduchým montážnym systémom, vďaka ktorému je inštalácia a údržba jednoduchšia ako kedykoľvek predtým. Špeciálnou konštrukčnou vlastnosťou týchto zariadení je oddelenie pripojovacej a výkonovej časti. Každá je inštalovaná samostatne. Extrémne ľahká spojovacia časť vrátane všetkých káblov sa najprv pripevní na stenu. Potom sa namontuje výkonová časť. Vďaka inovatívnej koncepcii otáčania je inštalácia a servis pre používateľa mimoriadne pohodlný. Menič sa jednoducho zavesí do nástenného držiaka a potom sa zaistí. Preto v prípade servisného zásahu nie je potrebné demontovať celý menič, ale len jeho výkonovú časť. Všetka kabeláž zostáva neporušená.
INTEGROVANÁ DÁTOVÁ KOMUNIKÁCIA
Sme prvým výrobcom striedačov, ktorý ponúka balík dátovej komunikácie s plne integrovaným zaznamenávaním údajov, technológiami WLAN a Ethernet, energetickým manažmentom, webovým serverom a mnohými rozhraniami. To umožňuje pripojenie striedača k internetu prostredníctvom sieťového kábla alebo WLAN (bez ďalších káblov) a poskytuje optimálny prehľad o prevádzke fotovoltického systému. Pripojenie ku komponentom tretích strán je zabezpečené rozhraniami ako Modbus TCP SunSpec, Modbus RTU SunSpec alebo Fronius Solar API (JSON). Okrem toho je možné paralelne používať otvorené rozhrania na prístup k softvéru Fronius Solar.web.SUPERFLEXNÝ DIZAJN
Technológia Fronius SuperFlex Design ponúka sofistikovanú kombináciu technických parametrov, ktoré vám teraz umožňujú nastaviť vaše fotovoltické systémy oveľa flexibilnejšie a jednoduchšie. Najdôležitejšie faktory výkonu technológie SuperFlex Design sú: Dva sledovače MPP v kombinácii s vysokým systémovým napätím a širokým rozsahom jednosmerného vstupného napätia. Okrem toho každý vstup jednosmerného prúdu, a teda aj každý MPP tracker, môže kedykoľvek prijímať plný menovitý výkon meniča. Pri rôznej orientácii strechy možno použiť tienenie prostredníctvom jednej alebo dvoch vetiev alebo aj prostredníctvom zvyšných panelov.DYNAMICKÝ SPRÁVCA ŠPIČKY
Dynamický správca špičiek je nový algoritmus sledovania MPP, ktorý dynamicky prispôsobuje správanie s cieľom nájsť optimálny prevádzkový bod. Zvláštnosťou je, že algoritmus Dynamic Peak Manager automaticky pravidelne kontroluje celú charakteristickú krivku, a preto dokáže nájsť globálny maximálny bod výkonu (GMPP) aj pri čiastočnom zatienení.PRIPRAVENOSŤ NA INTELIGENTNÉ SIETE
Striedače Fronius sú pripravené na technológiu Smart Grid budúcnosti. Striedače sú dokonale vybavené pre budúce požiadavky v oblasti sieťových technológií. Zariadenia sú vybavené množstvom inteligentných funkcií, tzv. pokročilých sieťových funkcií. Ide o rôzne riadiace funkcie na optimálnu dodávku jalového a činného výkonu do siete. Cieľom týchto funkcií je umožniť bezpečnú prevádzku siete aj pri veľmi vysokej hustote fotovoltaických článkov. A tiež zabrániť neželaným prerušeniam dodávok elektrickej energie z dôvodu prekročenia limitov parametrov siete a s tým súvisiacim stratám zisku. S meničmi Fronius je teda výnos fotovoltaického systému optimálne zabezpečený. Invertory Fronius možno navyše použiť aj na dynamickú reguláciu dodávky energie do siete s prihliadnutím na vlastnú spotrebu v prípade obmedzenia dodávky. Stačí pripojiť merač a nastaviť limit prívodu.NULOVÉ KRMENIE
Prevádzkovatelia elektrických sietí v mnohých krajinách čoraz častejšie požadujú možnosť obmedziť dodávku fotovoltaickej energie do siete ako podmienku pripojenia do siete. S dynamickým obmedzením výkonu ponúka Fronius riešenie pre optimálne riadenie dodávky energie do siete. Menič najprv dodáva energiu domácim spotrebičom. Potom obmedzí výkon na maximálny výkon povolený prevádzkovateľom siete. Pri invertoroch Fronius je vďaka tejto funkcii možné aj nulové napájanie. Do siete sa preto nedodáva žiadna energia a požiadavky prevádzkovateľa siete možno splniť jednoduchým nastavením vo webovom rozhraní striedača.AKTÍVNE CHLADENIE
Technológia aktívneho chladenia využíva jeden alebo viac ventilátorov, ktoré zabraňujú lokálnemu prehriatiu a zároveň regulujú cirkuláciu vzduchu vo vnútri meniča. Vďaka tomu sa výkonová elektronika udržiava pri nízkej teplote, čo vedie k dlhšej životnosti zariadenia, optimálnej výťažnosti a nižším nákladom. Pri Fronius je aktívne chladenie technologickým štandardom pre všetky zariadenia.POZNÁMKA K TECHNICKÝM ÚDAJOM
1) Podľa IEC 62109-1.
2) neobmedzený/obmedzený rozsah napätia.
3) A pri Umpp min/Udc,r/Umpp max.
4) K dispozícii je aj odľahčená verzia.
Dodatočné parametre
| Kategória: | Fronius Symo |
|---|---|
| Počet fáz: | 3 |
| Počet MPPT: | 2 |
| Reťazec: | 2+2 |
| Výkon: | 7000 W |
| Značka: | Fronius |
| Meniče napätia - Fronius - Modelové rady: | Fronius Symo |
| Meniče napätia - Fronius - Verzia: | WLAN |
| Typ: | Sieťový |
-
