Kupferplatte 3080/90

Detaillierte Produktbeschreibung

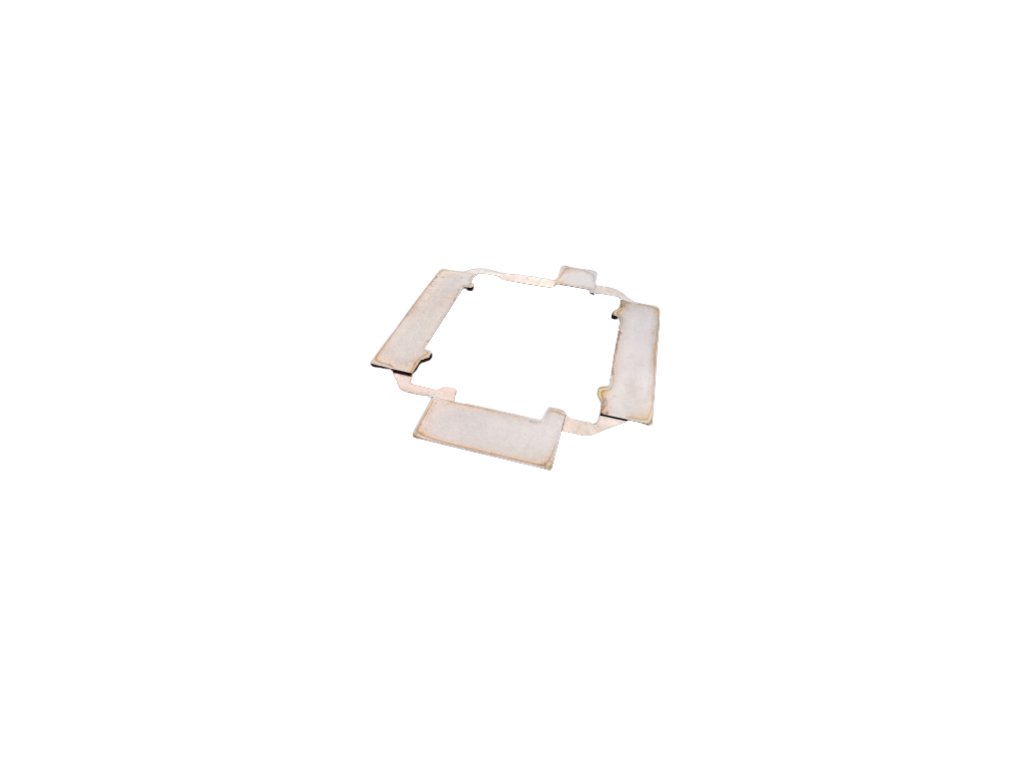

Kupfer-Speicher-Kühlplatte für die meisten GPUs 3080, 3080 Ti, 3090 und 3090 Ti (GA102) - diese Kupferplatte wurde entwickelt, um die klassischen Wärmeleitpads zu ersetzen und wird mit einer wärmeleitenden Paste montiert. Die Paste wird zwischen dem Speicher und der Kühlplatte sowie zwischen der Kühlplatte und dem Kartenkühler angebracht. Dieses Board ist für die Montage von Speicher auf der GPU-Seite (Vorderseite) des PCBs ausgelegt - 3080, 3080ti, einige 3090 überarbeitete und 3090 Ti haben Speicher nur auf der Vorderseite. Für die meisten 3090 und 3090Ti müssen Sie auch eine Platine kaufen, die für die Montage des Speichers auf der Rückseite vorgesehen ist und separat erhältlich ist. Diese Karte passt nicht auf den Speicher, der sich auf der Rückseite befindet (von der Seite der Backplate). 100% Hergestellt in der Tschechischen Republik

Dieses Board ist für Benutzer gedacht, die wissen, was sie tun, und Erfahrung mit dem Ablegen von Karten haben.

Installationsanleitung:

Prüfen Sie die Kupferkühlplatte vor dem Zusammenbau stets auf Beschädigungen und Ebenheit, da sich die Platte leicht verbiegen kann, selbst wenn sie auf den Boden fällt. Die Platte ist aus reinem Kupfer (99,97+%)
Es ist üblich, dass Kupfer innerhalb weniger Tage oxidiert, insbesondere wenn es z. B. mit fettigen Händen in Kontakt kommt. Oxidation ist kein Defekt und hat keinen Einfluss auf die Funktion, sondern ist nur ein kosmetisches Problem.

1. Entfernen Sie den Grafikkartenkühler.
2. Entfernen Sie die originalen Wärmeleitpads für den VRAM.
3. Reinigen Sie den VRAM und den Kern mit Isopropylalkohol von allen Resten der Wärmeleitpads und der Paste.
4. Reinigen Sie den Kontaktbereich von VRAM und Core auf dem Kühlkörper mit Isopropylalkohol von allen Resten von Wärmeleitpaste und Wärmeleitpads.
5. Legen Sie die Kühlplatte auf das VRAM (trocken) und stellen Sie sicher, dass die Kühlplatte keine anderen Komponenten außer dem VRAM-Modul berührt. Die Prüfung kann optisch im Gegenlicht oder durch Dehnung des Papiers erfolgen.
6. Wenn Sie eine Karte haben, bei der nicht alle VRAM-Module eingebaut sind, z.B. rtx 3080 10GB, kleben Sie ein 1mm Thermopad an die Stelle des VRAM-Moduls, um zu verhindern, dass sich die Kühlplatte verbiegt und die Kontakte berührt.
7. Tragen Sie die Wärmeleitpaste auf die VRAM-Module auf und verteilen Sie sie leicht, um die gesamte Oberfläche des VRAM-Moduls zu bedecken, ohne viel Paste aufzutragen.
8. Legen Sie eine Kupferplatte auf den Speicher und tragen Sie Paste in dem Bereich auf, in dem sich die VRAMs befinden.
9. Tragen Sie Paste auf den Kern der Grafikkarte auf.
10. Bauen Sie den Kühlkörper wieder ein.

Ti, 3090 und 3090 Ti
Kompatible Modelle:

Asus Strix

EVGA (luftgekühlt)

- EVGA (HydroCopper-Modelle)

- Gewinn

- Galax

Gigabyte

- KFA

- Region Manli

- MSI (Modelle mit Hybridkühlung nicht getestet) (für X Trio müssen Sie die Aluminiumplatine entfernen)

- Palit (nur Modelle, die 2mm Wärmeleitpads auf VRAM-Modulen verwenden)

- PNY

- Zotac

**Passt nicht für OEM-Modelle wie HP / DELL**

**Passt nicht auf Asus TUF**

**NICHT GEEIGNET FÜR die Founders Edition**
